全国服务热线
400-902-7113
聚合物水泥防水涂料的认识和应用误区
发布时间:2024-04-24 浏览:324次

1.对胶乳的选择和配料比的认识误区

      

    JS防水涂料的基本原理是以合成高分子聚合物胶乳改性水泥和石英砂为主要成分的无机胶凝材料,所形成的涂膜在基本保持水泥胶凝材料的高强度、强耐水性的特性基础上,又具有柔性(即延伸率)。但是,聚合物胶乳也给水泥基材料带来了负作用,即硬度的下降和长期耐水性及耐老化性能的减弱,其负作用大小与所用胶乳的种类和掺量密切相关(即胶乳的改性能力)。


    目前市场上用于JS涂料的乳胶主要有两类——聚丙烯酸酯胶乳和聚乙烯-醋酸乙烯酯胶乳,前者的改性能力优于后者,达到相同性能的用量前者亦显著少于后者,其负作用亦明显小于后者。但大多数人错误地认为JS涂料应该是胶乳用量越大越好,在选购不同厂家产品时以相同价格为准比较哪家产品的胶乳用量大而选之。


    因此,有些厂家或商家为了表明其产品胶乳用量大,就把购进的胶乳原料掺水后再配制JS涂料,其产品质量与真正的JS涂料相去甚远。更有甚者,有些施工队伍在低价承包防水工程后,采用市购的聚醋酸乙烯酯胶乳(俗称白乳胶)或聚乙烯醇胶水(俗称107胶水)掺配后施工,其后果不堪设想,严重地损坏了JS涂料的声誉。目前建筑工程上大量使用的JS涂料中,真正采用聚丙烯酸酯胶乳的不到10%。


2.对分类使用认识不足

      

    JS防水涂料的延伸率大小与胶乳的用量大小直接相关,但胶乳掺量的大小又直接影响到涂层的长期耐水性。为了解决这一矛盾,工程规范和产品标准的技术处理是将JS涂料分类型:Ⅰ型为胶乳用量较大,延伸率要求达到200%以上,用于间歇性浸水的工程部位(如屋面、外墙面等)以满足其变形较大的要求;Ⅱ型为胶乳用量略少,延伸率只要达到80%,以满足变形较小却有长期耐水性要求的工程部位(地下室、厕浴间等)。但在许多工程中没有区分使用,从地下室到屋面均使用一种类型(Ⅰ型或Ⅱ型),不但达不到预期效果,还会导致不少质量隐患。

640 (8)

3.涂层厚度与施工遍数的关系

      

    再好的防水涂料也得有一定的涂层厚度作为质量保障。在《屋面工程技术规范》和《地下工程防水技术规范》中,JS涂料的基本厚度要求为1.5~2.0mm。但在实际工程的设计和施工监控中,往往只注意施工遍数却忽略涂层***终厚度的把关,经常看到一些设计图纸只标明“采用JS防水涂料几涂几布”却不注明厚度要求,而现场管理也只关心涂刷了几遍。这就给一些缺乏诚信的施工队伍有空子可钻,将涂料加水兑稀后,比设计要求多涂一到二遍,还会得到现场管理人员的赞许,在低价承包到工程后还能挣到不菲的利润。


4.忽略了现场拌和状态对涂膜性能影响的重要性

      

    JS涂料为双组分产品,实际上是把产品生产的***后一道工序——拌和分相,留给了现场施工人员完成。殊不知,双组分产品拌和分相状态对涂膜性能的形成是至关重要的。JS涂料为粉-液双组分,不如其他液-液双组分产品的拌和分相容易,虽然各厂家产品说明书均有说明现场拌和的正确方法,但许多施工队伍拌和过程都是敷衍了事,有的甚至没有专用的搅拌器,现场找根棍子手工搅和几下,极少数人知道“分相终点”的判断和掌握,使***终成型的涂膜的性能因为拌和分相的不完全而大打折扣。

640 (9)

5.对拉伸强度的认识误区

      

    在JS涂料的产品标准中,对涂膜拉伸强度的要求分别为Ⅰ型≥1.2MPa和Ⅱ型≥1.8MPa。不少人误认为拉伸强度越高越好,其实不然。在JS涂料的拉伸性能试验方法中,有一个标准养护7d后进行50℃加热养护24h的过程,许多涂料产品在此过程中因增塑剂挥发迁移而导致拉伸强度快速增长,说明这些产品在暴露使用中热老化性能变化很快、寿命不长。因此,对于拉伸强度异常高的产品应引起警觉,必要时,可做热老化保持率试验,而不应片面地认为拉伸强度越高越好。


6.随意设置胎基位置

      

    在一些工程的节点细部,为了避免应力集中,增设胎基层以扩延分散应力、减少涂层开裂现象。因此,胎基位置的设置直接影响到使用效果,应该是胎基越靠近基层越能达到分散应力的作用。而实际上,许多工程随意设置胎基位置无人过问,以设置在涂层中部为多。有些工程竟将胎基铺设在涂层表面。

640 (10)

7.片面理解“可在潮湿基层施工”

      

    JS防水涂料较其他防水涂料的特点是可在潮湿基层施工,但也有一个潮湿程度问题,并不是说任何潮湿的气候环境条件或非常高的基层含水率情况下均可施工,因为JS涂料中胶乳是通过挥发固化的,过高的基层含水率和太潮湿的气候条件对胶乳的固化成膜不利,会降低涂膜的延伸率。同时,JS涂料中的水泥又是通过水化固化的,太干的基层和气候条件又对水泥固化不利,所以在炎热干燥季节施工时又要在基层略喷洒些水后再施工。其实,JS涂料对施工的温度和湿度范围还是有一些要求的,一般温度在5~35℃、湿度在50%~70%较为适宜,不顾温湿度条件随意施工JS涂料,虽然也能成膜,但涂膜性能相去甚远。



8.对可加水调配的误解

      

    多数厂家在其产品说明书中说明,在***遍涂刷施工时可加水将涂料稀释而改善对基层的渗透,以提高对基层的粘结力。因此不少人就误解为JS涂料是可以随意加水的,这是不对的。JS涂料中两个成分比——聚灰比(聚合物与水泥的比例)和水灰比(水和水泥的比例)是厂家通过多次试验研究确定的,任意改变其中一个成分比对涂膜性能的影响都是很大的。实际工程中任意加大粉料用量再随便加水调整稠度的现象比比皆是,这实际上是在借JS涂料之名行偷减材料之实。

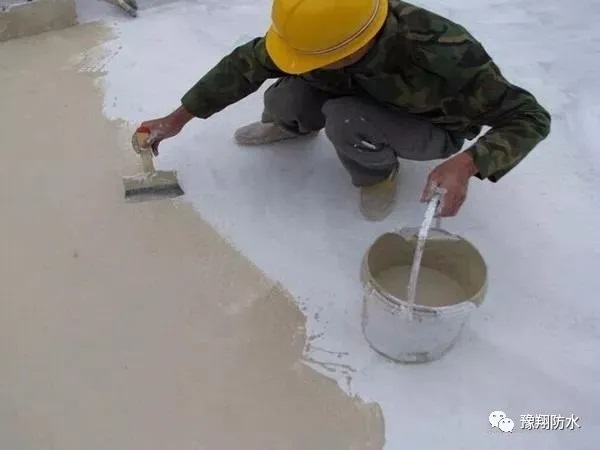

640 (1)

640 (11)

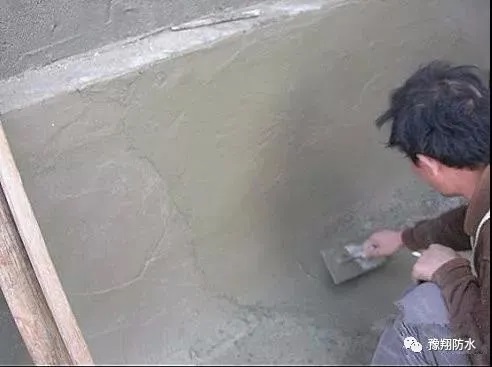

640 (3)

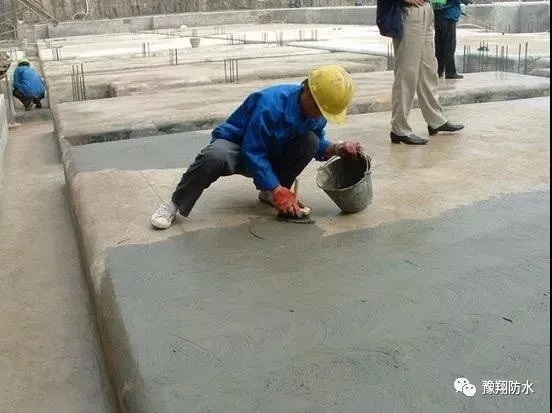

640 (2)

Related Information
相关信息
水泥基渗透结晶防水材料八大性能特点及执行标准GB18445-2012
水泥基渗透结晶防水材料八大性能特点及执行标准GB18445-2012
  水泥基渗透结晶型防水材料的主要特征是渗透结晶,一般的表面防水材料在经过一段时间的老化作用后,可能逐渐丧失它的防水功效,而水泥基渗透结晶型防水材料在水的引导下,以水为载体,借助强有力的渗透性,在混凝土微孔的毛细管中进行传输充盈,发生物化作用,形成不溶于水的结晶体,与混凝土结构结合成封闭式的防水层整体,堵截来自任何方向的水流及其他液体侵蚀,既达到长久性防水、耐腐蚀的作用,又起到保护钢筋、增强混凝土结构强度的作用。不同生产厂家的不同产品,其性能特点也略有不同,但主要有以下八大性能特点。  八大性能特点  1具有双重的防水性能  水泥基渗透结晶型防水材料所产生的渗透结晶能深入到混凝土结构内部堵塞结构孔缝,无论其渗透深度有多少,都可以在结构层内部起到防水作用;同时,作用在混凝土结构基面的涂层由于其微膨胀的性能,能起到补偿收缩的作用,能使施工后的结构基面同样具有很好的抗裂抗渗作用。  2具有极强的耐水压能力  能长期承受强水压,部分产品的测试结果表明:在厚50㎜、抗压强度为13.8MPa的混凝土试件上,涂刷两层水泥基渗透结晶型防水材料,至少可承123.4m的水头压力(1.2MPa)。  3具有独特的自我修复能力  水泥基渗透结晶型防水材料是无机防水材料,所形成的结晶体不会产生老化,晶体结构许多年以后遇水仍能激活水泥,产生新的晶体将继续密实,密封或再密封小于0.4㎜的裂缝,完成自我修复的过程。  4具有防腐、耐老化、保护钢筋的作用  混凝土的化学侵蚀和钢筋锈蚀与水分和氯离子渗入分不开。水泥基渗透结晶型防水材料的渗透结晶和自我修复能力使混凝土结构密实,从而**大程度地降低了化学物质、离子和水分的侵入,保护钢筋混凝土免受侵蚀。  水泥基渗透结晶型防水材料产生的不溶于水的晶体不影响混凝土呼吸的能力,能保持混凝土结构内部的正常透气、排潮、干爽,在保持混凝土内部钢筋不受侵蚀的基础上延长了建筑物的使用寿命。同时,用水泥基渗透结晶型防水材料处理过的混凝土结构还有效地防止了因冻融而造成的剥落、风化及其他损害。  5具有对混凝土结构的补强作用  用水泥基渗透结晶型防水材料施工后的结构,由于它不是晶体结构重新激活,而是未水化水泥被激活,增加了密实度,对结构起到了加强作用,一般能提高混凝土强度的20%~30%。  6具有长久性的防水作用  水泥基渗透结晶型防水材料所产生的物化反应**初是在工作面表层或临近部位,随着时间的推移逐步向混凝土结构内部进行渗透。各生产企业的产品渗透深度为10~30㎝不等(个别生产企业表示其产品渗透深度更大)。在通常情况下,所形成的晶体结构不会被损坏,且性能稳定不分解,防水涂层即使遭受磨损或被刮掉,也不会影响防水效果,因为其有效成分已深入渗透到混凝土结构内部,故其防水作用是长久性的。  7符合环保标准,无毒、无公害  水泥基渗透结晶型防水材料是一种无毒、无味、无害、无污染的环保型产品,可按环保(绿色)建材的通用标准进行检测。  8具有施工方法简单、省工省时的优点  水泥基渗透结晶型防水材料施工时对基面要求简单,对混凝土基面不需要做找平层,施工完成后也不需要做保护层。只要涂层完全固化后就不怕磕、砸、撞、剥落及磨损。对渗水、泛潮的基面可随时施工,对新建或正在施工的混凝土基面,在养护期间(水分未完全挥发时)即可同时使用。底板施工若采用干撒法则更为简单。
豫翔防水走进中铁二局集团有限公司广湛铁路站前十标项目部
豫翔防水走进中铁二局集团有限公司广湛铁路站前十标项目部
项目概况:广州至湛江客运专线位于广东省中南部,线路自广州枢纽白云站(棠溪站)引出,沿途经过广州、佛山、肇庆、云浮、阳江、茂名、湛江等市,终至规划的湛江西站,线路全长约421.654km。广州枢纽内设往广州北站的联络线有两条,双线总长度为约17.8km;往广河客专的联络线双线长度为约9.7km。湛江西动车停车场走行线长度双线约5.0km。此次分批所供的预铺高分子自粘胶膜防水卷材和聚氯乙烯PVC防水卷材均以高标准的规格获得项目上的一致认可。豫翔防水秉承“质量是我们的**准则,服务是我们的*高忠诚,以质量求生存以服务求发展”的企业理念将会使此次合作不止于前,不止于此。预铺高分子自粘胶膜防水卷材:高分子(EVA)复合自粘防水卷材,是以高分子片材为面料材料以改性自粘橡胶沥青为基料,经工艺复合而成的自粘复合防水卷材。PVC防水卷材:聚氯乙烯(PVC)防水卷材以聚氯乙烯树脂为主要原料,加入多种化学助剂,经混炼、挤出成型和硫化等工序加工制成的防水卷材,是一种热塑性的PVC卷材。中国好防水,河南豫翔造,选择豫翔防水,铸就百年工程。我们始终坚守“建筑结构防水专家”这一品牌定位,当好建筑结构的守护者,本着不畏难、不言难的企业精神,给你阳光、给你微笑的企业理念,让客户满意,让员工幸福,以此回报社会。“One World-One Dream-YOUSUNNY Dream”中国梦-豫翔梦,让世界爱上中国造,让防水爱上豫翔造。
非沥青基高分子自粘胶膜防水卷材施工工艺,很详细!
非沥青基高分子自粘胶膜防水卷材施工工艺,很详细!
  产品概况  非沥青基高分子自粘胶膜防水卷材是专为地下与隧道工程研制的一种能与混凝土结构预铺形成牢固的反粘结的防水卷材。该卷材是以树脂类高分子(HDPE、TPO、PVC、EVA等)片材为主体防水材料,在高分子防水基材上覆以自粘料层,并以隔离膜或者砂层为隔离层而制成的。卷材自粘层和抗环境变化保护层具有自愈功能,与浇筑混凝土通过化学交联及物理卯榫,反应固结后,形成防水层与混凝土结构的无间隙结合,杜绝间窜水隐患,能有效提供防水系统的可靠性。  规划分类  按材料类型分:P类(HDPE、TPO、PVC、EVA等)、R类(EPDM);  按上表面材料分:细砂(S)、无砂(N);  厚度:P类:1.2mm、1.5mm、1.7mm;  R类:1.5mm、2.0mm;  幅度:1000mm、2000mm。  产品特点  1、综合性能优异。  2、湿粘结技术。  3、抗冲击和耐穿刺性能优质。  4、较强的耐化学腐蚀性。  5、施工方便。  施工工艺  1.技术交底  全方位的安全部署,杜绝安全隐患,确保施工安全有序进行。  2.基层清理  建筑及所有场地的平面及斜面的清理、疏通。  3.规划弹线  墨盒规格弹线。  4.阴阳角施工  阴阳角等细部节点位置做好长短边搭接。  5.锚杆施工  在铺贴完卷材后,在钢筋根部涂刷非固化橡胶沥青防水涂料或其他密封材料并绑扎遇水膨胀止水条。  6.大面积施工  为做好项目建设,对标国际水准,全力为项目建设提供优质高效服务,提升项目建设水平。  7.后浇带施工  混凝土浇筑过程中,因设计要求或施工需要分段浇筑,而在先、后浇筑的混凝土之间所形成的接缝。  8.砂面盖口条施工  应用于高分子防水卷材搭接边的加强使用,搭接加盖口双重保证,针对预铺反粘防水卷材对接工艺留下的缝隙做一个盖口加强密封处理,预铺卷材破损修补,暴力刺穿后的密封。  9.成品保护  各工期要求成品保护措施进行职责分配,确保防水卷材的完整性、有效性。  适用范围  市政:地铁车站、地铁区间隧道;  公路:公路隧道;  高铁:高铁区间隧道;  工民建:地下底板及外防内贴的侧墙防水工程。    新乡市豫翔防水材料有限公司位于河南省新乡市卫滨工业园区,现拥有多条现代化的生产线,可生产“豫翔”牌改性沥青防水卷材,高分子聚乙烯丙纶防水卷材,丙纶专用干粉胶,单(双)组份聚氨酯防水涂料,水泥基渗透结晶型防水涂料,水泥基(JS)复合防水涂料,金属屋面防水涂料等多种产品,是集生产、科研、施工、销售于一体的专业防水材料生产企业。  公司拥有先进检测仪器,检测人员全部接受国家建筑材料检验测试中心正式培训后上岗,从原材料进厂,生产工艺、成品检验入库、产品出厂,层层把关,批批检验,随机抽查严格执行国家防水质量标准。  公司采用现代化的经营管理机制,以“团结务实诚实创新”为企业核心理念,以“提供优质服务”为企业宗旨,以“让用户满意”为企业的工作标准。愿与各界朋友真诚合作,共创辉煌。  防水装修的重中之重  材料***绿色环保  消费倡导诚实守信
防水涂料施工中常见的15大问题,你有没有犯过?
防水涂料施工中常见的15大问题,你有没有犯过?
  错误1:防水涂刷前,基层未进行充分湿润  基层吸水性强,涂刷不流畅;固化后的防水层易出现起粉、无强度、针眼等缺陷。  错误2:基层有明水时涂刷防水  基层有明水时,会稀释防水浆料,造成乳液不均匀,表面形成泛白。  错误3:管口、阴角等部位未抹成圆弧倒角  阴角、管口部位是防水的重要节点,未抹成圆弧倒角,易形成防水层应力集中,造成开裂,导致漏水。  错误4:在防水浆料里加入水等其他物质  防水浆料的配比是经过严格测试而制定的,加入水等其他物质完全改变了产品配比,质量无法保证,降低防水效果。  错误5:K11防水浆料(柔韧型II型)涂刷太厚  一次涂刷太厚,容易导致表面成膜后,内部浆料仍未干固,造成开裂。阴角部位堆料,导致涂层太厚,防水层开裂。  错误6:防水层漏涂  防水浆料涂刷不均匀,未覆盖所有待施工的基层,无法形成整体防水层,未涂刷区域容易导致渗漏。  错误7:防水层未固化即进行闭水试验  防水浆料未固化时,防水层尚处于反应中,放水进行闭水试验会破坏防水层,宜造成防水层起壳、脱落。  错误8:防水层未做保护层,后期交叉施工破坏  防水浆料不做保护层,后期交叉施工造成破坏,导致防水层失效。  防水工程关键之多,学问之深,以上8条不足以概括。  有疑惑的统统看过来,我们继续带你探讨还有哪些容易被忽略又致命的错误?  错误9:关键部位未设置防水反坎  问题阐述:外墙空调板、线条部位墙体根部末设置防水反坎,后期空调板部位易产生积水;阳台、露台砌体墙根部未设置防水反坎,后期露台部位易产生积水;卫厨间管道及管井墙体根部未设置防水反坎,从而导致渗漏现象出现。  标准做法:外墙空调板、线条部位墙体根部、阳台、露台砌体墙根部、卫厨间管道及管井墙体根部均设置200m高砼反坎。  错误10:排水立管吊洞采用铁丝固定  问题阐述:卫生间排水立管吊洞采用铁丝固定,当铁丝锈蚀后,易出现渗漏隐患。  标准做法:采用成品吊洞模板。  错误11:未设置侧排地漏  问题阐述:沉箱式卫生间未设置侧排地漏,管井根部位设置砼反坎。  标准做法:沉箱式卫生间合理设置侧排地漏。  错误12:防水反坎基层未凿毛  问题阐述:防水反坎基层未凿毛,反坎与基层结合不紧密,易出现渗漏隐患。  标准做法:厨卫间反砼浇筑前,新旧混凝土接触面必须凿毛、清理。  错误13:关键部位塞缝不密实  问题阐述:外窗顶部及阳台推拉门底部塞缝不密实,易出现渗漏隐患。  标准做法:外窗顶部及阳台推拉门底部必须塞缝密实。  错误14:未按要求制作空调孔预制块  问题阐述:未按要求制作空调孔预制块,内高外低设置,易引发渗漏隐患。  标准做法:制作空调孔预制块,柱内高外低设置。  错误15:屋面部分部位未设置防水反坎  问题阐述:屋面外墙根部及出屋面门口根部未设置防水反坎,存在渗漏隐患。  标准做法:屋面外墙根部及出屋门口根部设置砼防水反坎,反坎高度至少高于屋面做法完成面10cm以上。
自粘防水卷材夏季揭膜难的原因解析!
自粘防水卷材夏季揭膜难的原因解析!
  自粘改性沥青防水卷材分为二类:一类是以胶质蠕变自粘胶涂盖基材表面并复合隔离材料制造而成的高性能无胎自粘防水卷材。一类是以以聚酯毡为胎体,以合成橡胶和优质重交沥青为主料,配置成的胶质蠕变自粘胶,涂盖胎基表面并复合隔离材料制造而成的自粘卷材。该类产品具有极强的粘结性能和自愈性,适应高低温环境下施工。该类产品耐低温性能好,是地铁、隧道和不可动火现场***佳的防水、防潮和密封材料,还适用于管道的防水、防腐工程。  产品特点  该产品施工时不用粘结剂,也不须加热烤至熔化,只须撕去隔离层,即可牢固地粘结在基层上。施工方便且施工速度极快。具有橡胶的弹性,延伸率***,很好地适应基层的变形和开裂。适用于工业与民用建筑的屋面、地下室、室内、市政工程和蓄水池、游泳池以及地铁隧道防水。还适用于木结构和金属结构屋面的防水工程。特别适用于不宜动用明火的石油库、化工厂、纺织厂、粮库等防水工程。  注意:不要把非暴露型的卷材用于暴露使用的环境,不要在冻结的基面上铺贴自粘卷材。自粘卷材的包装和隔离纸只能在铺贴前和铺贴时除去。  自粘防水卷材的施工工艺  1.基层清理→涂刷基层处理剂→节点加强处理→定位、弹线→铺设自粘防水卷材→节点密封→工作面移交;  具体铺设卷材时的做法:打开整卷卷材,用一根钢管插入成筒卷材中心的纸芯筒,然后由两人各持一端抬至待铺的起始端,并将卷材向前展出约500mm,由另一人掀剥次部分卷材的隔离纸,并将其卷到已用过的包装纸芯筒上。将以剥去隔离纸的卷材对准已弹好的基准线轻轻摆铺,再加以压实。  隔离材料的介绍  自粘防水卷材一般是有两种离型膜做为隔离材料,一种是PE离型膜,一种是PET离型膜。  PET离型膜底材是PET,就是在PET薄膜的表面涂上一层硅油,以降低PET薄膜表面的附着力,达到离型的效果。常规厚度从25um至150um。有冷热撕和光哑面之分,经过防静电和防划伤处理,产品具有很好的吸附性和贴合性。PET膜耐温性很高,耐温性≥220℃,断裂延伸率一般在30%左右。  PE离型膜就是在PE薄膜的表面涂上一层硅油,以降低PE薄膜表面的附着力,达到离型的效果,其耐温性≤130℃;断裂延伸率200%;剥离力≤0.25N/25mm;残余粘着率≥70%。  两种隔离膜分析不易揭开膜的影响因素  ***:生产卷材时出料温度超过了隔离膜的耐受温度。  生产时各种产品都有要求的相应的不同的出料温度,有的厂家生产线没有降温设备很难达到要求的出料温度,只要隔离膜不收缩、不烫坏就生产,这种情况生产的卷材隔离膜也很难起到隔离的作用,同时隔离膜也会出现褶皱严重影响产品的外观。  第二:生产出来的卷材不能及时的进行冷却降温处理。  卷材从涂油锅出来以后需要经过几道冷却水来进行柔性的降温过程,可有时冷却水会比较高,不能及时的对卷材表面进行降温处理,致使卷材长时间处于较高的温度中,使得卷材揭不开膜。  第三:夏季施工时温度造成的不易揭开。  夏季由于外界气温较高,自粘卷材由于是黑色的极易吸热,就会在施工时卷材表面温度能达到60-70℃;而有的工地存放条件较差,若放置于太阳底下卷材就极易因为温度过高而倾斜;这两种情况均会致使卷材揭膜很困难。  自粘防水卷材在生产及施工时出现的问题  自粘类防水卷材使用的隔离材料主要有两种,一种是以PE隔离膜为隔离材料的卷材,一种是以PET隔离膜为隔离材料的卷材。这两种卷材在夏季生产及施工时易出现揭不开膜的现象,严重影响生产进度和施工进度。  自粘卷材在生产时如果揭不开膜,受胶料的出料温度影响很大。如果温度超过160℃,PE隔离膜上的硅油会跟自粘胶料中的油份互相溶解,失去了隔离性。那么到了施工工地更不好揭膜了。见图1揭膜难易程度跟出料温度的关系图(纵坐标代表生产时胶料的出料温度,横坐标代表揭膜的难易程度,难易程度从0-8作为标识,8代表***难揭,即揭不开。)  图1揭膜难易程度跟出料温度的关系图  跟生产线的冷却水的温度有关系,冷却水在生产时起到一个至关重要的作用,如果生产出来的卷材不能及时得到很好的降温,那么严重时会把隔离膜表面烫坏,严重影响产品的外观及质量。见图2揭膜难易程度跟冷却水温度的关系图(纵坐标代表生产时冷却水的温度,横坐标代表揭膜的难易程度,难易程度从0-6作为标识,6代表***难揭,即揭不开。)  图2揭膜难易程度跟冷却水温度的关系图  卷材冷却效果是依据产品厚度、生产线速度、设备冷却状况、气候条件或环境温度而定。如果卷材是在慢冷条件下生产卷材,胶料面层将出现0~0.06mm深度的海浪纹路。如果卷材是在急冷条件下生产卷材,胶料面层将出现表层深0~0.15mm,宽0.05~0.08mm大峡谷。这说明两种冷却效果都有问题。所以卷材需要柔性降温过程,将卷材的温度控制在收卷前40℃时,揭膜状态是良好的。  夏季生产时切记配方不可做的太粘,满足指标要求即可。因为夏季温度过高,自粘类卷材的高温要求在70℃,地表温度在60-70之间,而卷材是黑色的吸热指数较高,所以卷材在工地若露天存放时温度很高,若太粘极易揭不开隔离膜,给施工造成很大的难度。  配方的原因  配方中使用的油份过多或是一些废机油之类的,在生产出的卷材在存放的短时间内就是极易析出,析出的油份会导致卷材粘性下降,另一方面还会跟隔离膜上的硅油起反应,使得隔离性下降,揭不开膜。  隔离膜的原因  由于PE隔离膜的耐高温指数低,所以在涂覆硅油的烘干温度也不能过高  如果生产时出料温度超过了硅油的烘干温度就会胶料份硅油相容,失去隔离性。  施工环境的影响  夏季外界温度较高,卷材本身吸热指数较高,如果卷材在工地暴晒在阳光下,卷材表面温度达到40-50℃左右时就极易揭不开膜,更况施工时有时卷材需要铺贴在混凝土上,经过暴晒以及混凝土的表面温度,卷材极易达到50-60℃左右,这个时候如果揭膜更是难上加难。  夏季生产自粘卷材时要特别关注生产时的出料温度和冷却水的温度,生产出来后把卷材模仿工地情况施工一下,防止在工地出现揭不开膜的现象。  提示:  1.夏季生产自粘卷材时出料温度不可超过160℃。  2.生产时的冷却水的温度不可超过40℃。  3.生产时自粘卷材要完全没入水槽中,而不是漂浮于水上面。  4.配方要做的即硬又粘,而不是即软又粘。  5.建议施工工地把卷材放置在阴凉处,尽量不要在中午温度较高时施工。
防水专业术语,你知道几个?
防水专业术语,你知道几个?
  1  防水层——为了防止雨水进入屋面,地下水渗入墙体、地下室及地下构筑物,室内用水渗入楼面及墙面等而设的材料层。  2  防潮层——为了防止地面以下土壤中的水分进入砖墙而设置的材料层。  3  渗漏——建筑物的屋面、地面、墙面及管线外表面,在水压作用下若出现水滴或水流称为漏水;若只出现润湿称为渗水。漏水和渗水现象统称为渗漏。  4  女儿墙——房屋外墙高出屋面的短墙。  5  压顶——露天的墙顶上用砖、瓦、石料、混凝土、钢筋混凝土、镀锌铁皮等筑成的覆着盖层。  6  檐沟——屋面檐口排水沟。  7  天沟——屋面上的排水沟。  8  一道防水设防——具有单独防水能力的一个防水层次。  沥青防水卷材  用原纸、纤维毡等胎体材料浸涂沥青,表面撒布粉状、粒状或片状材料制成可卷曲的片状防水材料。  高聚物改性沥青防水卷材  以合成高分子聚合物改性沥青为涂盖层,纤维织物或纤维毡为胎体,粉状、粒状、片状或薄膜材料为覆面材料制成可卷曲的片状材料。  合成高分子防水卷材  以合成橡胶、合成树脂或此两者的共混体为基料,加入适量的化学助剂和填充料等。经不同工序加工而成可卷曲的片状防水材料;或把上述材料与合成纤维等复合形成两层或两层以上可卷曲的片状防水材料。  冷玛缔脂  由石油沥青、填充料、溶剂等配成而成的冷用沥青胶结材料。  基层处理剂——为了增强防水材料与基层之间的粘结力,在防水层施工前,预先涂刷在基层上的涂料。  满粘法  铺贴防水卷材时,卷材与基层采用全部粘结的施工方法。  空铺法——铺贴防水卷材时,卷材与基层仅在四周一定宽度内粘结,其余部分不粘结的施工方法。  条粘法  铺贴防水卷材时,卷材与基层采用条状粘结的施工方法。每幅卷材与基层粘结面不少于两条,每条宽度不小于150mm。  点粘法  铺贴防水卷材时,卷材或打孔卷材与基层采用点状粘结的施工方法。每平方米粘结不少于5个点,每点面积为100mm*100mm。  热熔法  采用火焰加热器熔化型防水卷材底层的热熔胶进行粘结的施工方法。  冷粘法  采用胶粘剂或冷玛蹄脂进行卷材与基层、卷材与卷材的粘结,而不需要加热施工的方法。  自粘法  采用带有自粘胶的防水卷材,不用热施工,也不需要涂胶结材料,而进行粘结的施工方法。  热风焊接法  采用热空气焊接进行防水卷材搭接粘合的施工方法。  沥青基防水涂料  以沥青为基料配制成的水乳型或溶剂型防水涂料。  高聚物改性沥青防水涂料  以沥青为基料,用合成高分子聚合物进行改性,配制成的水乳型或溶剂型防水涂料。  合成高分子防水涂料  以合成橡胶或合成树脂为主要成膜物质,配制成的单组分或多组分的防水涂料。  胎体增强材料  在涂膜防水层中增强用的化纤无纺布、玻璃纤维网布等材料。  改性沥青密封材料  用沥青为基料,用适量的合成高分子聚合物进行改性,加入填充料和着色剂,经过特定的生产工序加工而成的膏状密封材料。  合成高分子密封材料  以合成高分子材料为主体,加入适量的化学助剂、填充料和着色剂,经过特定的生产工艺加工而成膏状密封材料。  拉伸-压缩循环性  反映密封材料在使用过程中,因温度变化引起接缝位移而经受周期性拉、压循环后,保持密封的能力。  接缝位移  在屋面系统中,因温度、外力引起接缝间隙的变化。  背衬材料  为控制密封材料的嵌填深度,防止密封材料和接缝底部与密封材料中间设置可变形的材料。  块体刚性防水层  以掺入防水剂的防水水泥砂浆为底层防水层,中间铺砌粘土砖等块材,再用防水水泥砂浆灌缝并抹防水面层。  架空隔热屋面  用烧结粘土或混凝土制成的薄型制品,覆盖在屋面防水层上并架设一定高度的空间,利用空气流动加快散热,起到隔热作用的屋面。  蓄水屋面  在屋面防水层上蓄一定高度的水,起到隔热作用的屋面。  种植屋面  在屋面防水层上覆土或铺设锯末、蛭石等松散材料,并种植植物,起到隔热作用的屋面。  倒置式屋面  将憎水性保温材料设置在防水层上的屋面。  压型钢板  以镀锌钢板为基材,经成型机轧制,并敷以各种防腐耐蚀涂层与彩色烤漆而制成的轻型屋面材料。   泛水  屋面与突出屋面结构连接处的防水构件或构造,说白了就是用防水材料把墙角包住。  分格缝  为了减少裂缝,在屋面找平层、刚性防水层、刚性保护层上预先留设的缝,刚性保护层仅在表面上作成V形槽,称为表面分格缝。  变形缝  将建筑物用垂直的缝分为几个单独部分,使各部分能独立变形。这种垂直分开的缝称为变形缝。  施工缝  混凝土施工不能连续作业时,留置的临时间断处称为施工缝。  蜂窝  混凝土局部酥松,砂浆少、石子多,石子之间出现空隙,形成的蜂窝状孔洞。  止水带  地下防水工程受水压作用时,在混凝土结构中与变形缝垂直的方向设置的橡胶、塑料或金属带,叫止水带。  翘边  皱折:卷材翘边是指卷材边变形产生不规则弯曲;皱折是指卷材基胎产生收缩变形表面不平整。  温度应力  由于温度变化,结构或构件产生伸或缩,而当伸缩受到***时,结构或构件内部便产生应力,称为温度应力。  强度等级  混凝土结构件强度的技术指标。它是指标准试件在压力作用下直到破坏时单位面积上所能承受的***大应力。是用来作为评定混凝土质量的技术指标。  孔洞  混凝土结构内有空腔,局部没有混凝土或蜂窝特别大。  麻面  混凝土表面局部缺浆、粗糙或有许多小凹坑,但无露筋现象。  裂缝  混凝土硬化过程中,由于混凝土脱水,引起收缩,或者受温度高低的温差影响,引起胀缩不均匀而产生的裂缝。
返回顶部
