全国服务热线
400-902-7113
又是怎样的呢？

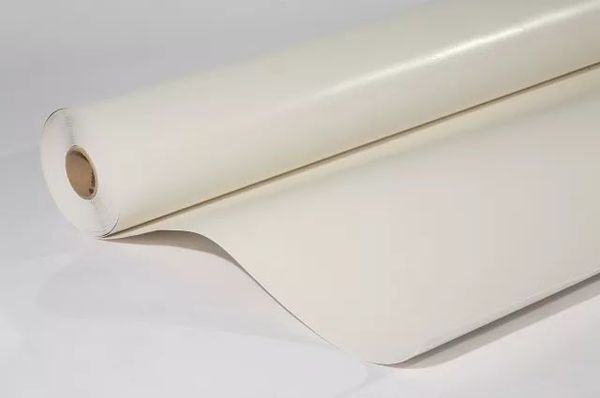

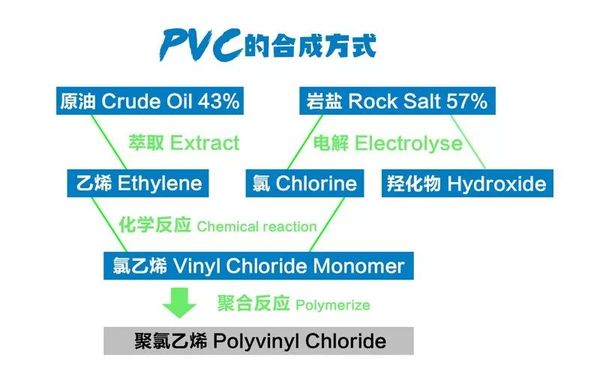

PVC防水卷材配方特殊，上层PVC树脂层厚度超过卷材一半，耐紫外线老化强，耐雨水萃取强（增塑剂），耐高温挥发强（增塑剂）。保证了卷材长时间使用不开裂、不渗漏。除了使用寿命长久优势之外，PVC防水卷材更具有良好防火性能、易安装、便捷的细节处理、易操作的维护和修补、良好的尺寸稳定性、耐低温性能、灵活的设计方案、绿色环保、特殊工艺等优越特点。
（一）大面卷材施工方法：
聚氯乙烯防水卷材的大面施工方法有以下几种：①机械固定法②粘接法③空铺(压顶)法。
①机械固定法：
机械固定法是采用专用的固定件，将卷材固定在基层上的一种施工方法（可分为点式固定及线性固定）。常用于一些钢结构屋面、轻钢屋面等。
②粘接法：

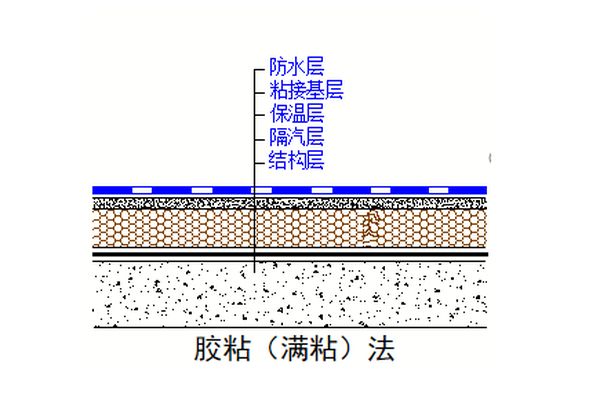

粘接法不难理解，施工时在卷材及基面上涂刷胶粘剂，通过胶粘剂将卷材粘接固定与基面之上。此施工方法常用于一些混凝土结构层的防水施工。粘接法可分为满粘法，条粘法、点粘法则是在局部条形、点状区域涂刷胶粘剂来进行卷材的粘接施工；

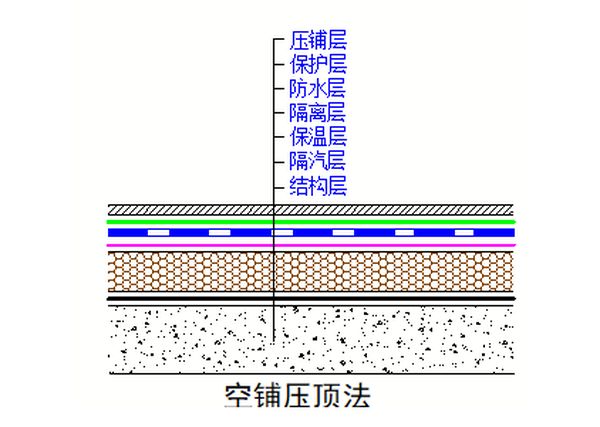

③空铺（压顶）法：
空铺法是整体大面不涂刷胶粘剂，只在施工基面的边缘一定范围内进行粘接固定（一般为800mm），上盖压铺材料，常用于一些混凝土结构屋面等部位。
（二）搭接缝热风焊接施工方法：
以上三种大面施工方法略有不同，但是在卷材搭接边的处理方法上却是统一的：热风焊接法。

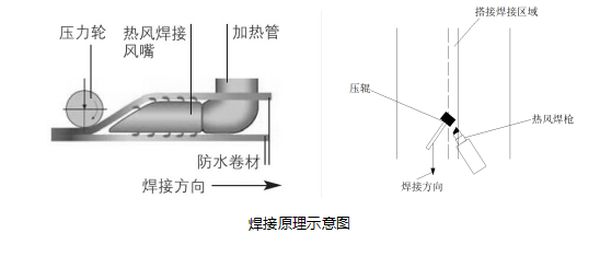

此类焊接方式为非接触式焊接，是通过焊接机具加热吹出的高热且具有一定风压强度的热风，将搭接面上下卷材加热至熔融转态，再通过滚轮等工具进行压实融合，达到焊接的结果。

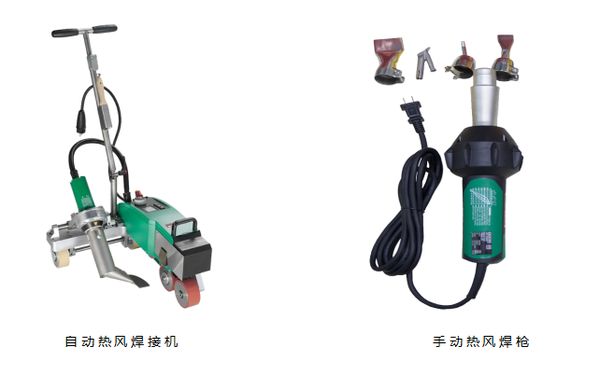

常用的热风焊接机具包括但不限于：手动热风焊枪、自动热风焊接机等。
热风焊接法根据焊缝数量的不同也分为两类：单缝焊接、双缝焊接。
单缝焊接法常用于一些单层屋面、建筑物地下等工民建项目的施工；双缝焊接法常用于一些隧道、人工湖、垃圾填埋场等市政、路桥项目的施工。

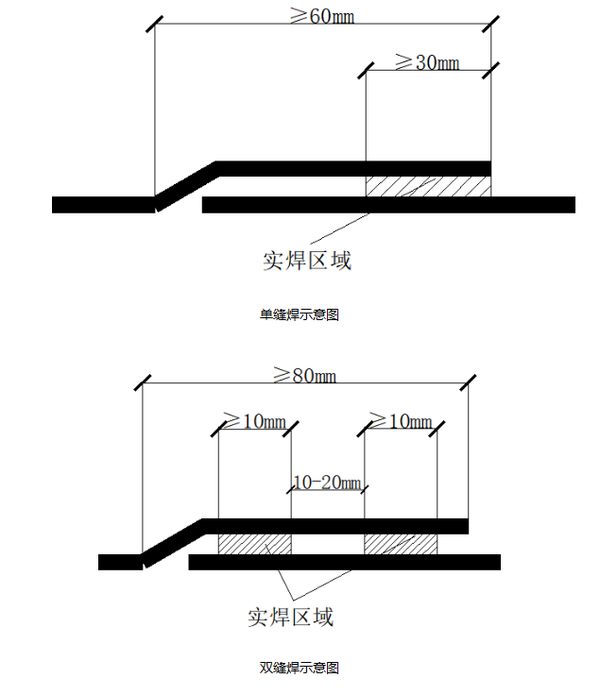

在GB50108-2008地下工程防水技术规范中，对于两种焊接方式的搭接宽度有着不同的规定：单缝焊接需要搭接至少60mm，其中实际焊接宽度不低于30mm；双缝焊接需要搭接至少80mm，其中实际焊接宽度为10*2+空腔（宽度10-20mm）。

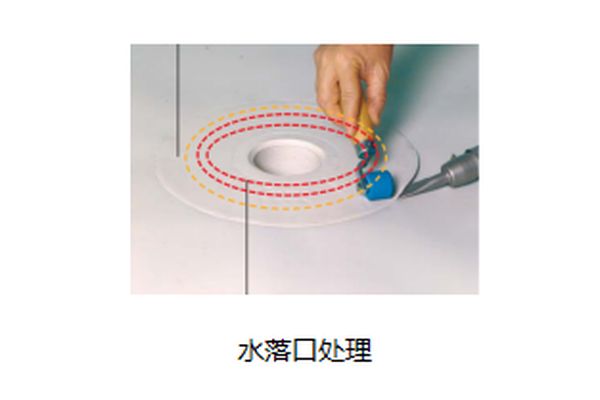

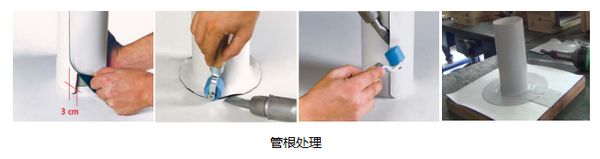

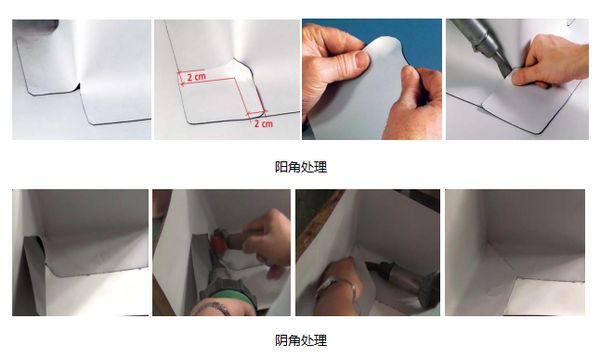

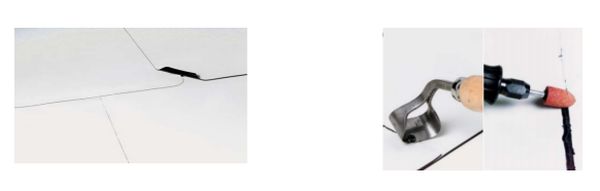

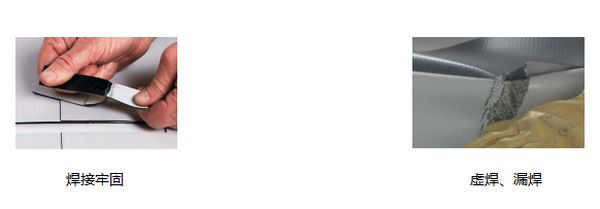

Tips： 检验焊缝是否牢靠通常使用钩针沿着焊缝进行逐一勾扯，若钩针能在焊缝某处刺入焊缝内部，则表示该处存在着虚焊、漏焊等情况，需及时补焊；检验焊缝宽度则采用切条法，垂直于焊缝进行切条，观察横切面实际焊接宽度是否达到即可。 （三）常用节点处理方法： ①T型搭接缝：T型搭接缝是漏水的关键点，在焊接时有加热不到位的部位，会造成虚焊或漏焊，处理方法将T型搭接棱角用刮刀刮平（国标1.5mm厚材料必须刮平），然后再进行实焊。 ②阴阳转角焊接：实际施工中存在大量的阴阳角等转角部位，在此类部位施工时一定注意要将转折处、折角处、裁剪处焊接牢固，避免从此类部位产生渗漏。 ③管根部位焊接：管根部位由于其平立面交接、管道需立体裁剪包围等工序，也是实际施工应用中需要特别注意的细部节点。 ③水落口部位焊接：水落口部位由于长期积水，且与水落口部件与结构之间存在一定的缝隙，也是实际施工应用中渗漏频发的细部节点部位。
官方微信公众号
扫一扫 关注我们
