1

　　引子

　　GB50108-2008《地下工程防水技术规范》1.0.3条高度概括：地下工程防水的设计和施工应遵循“防、排、截、堵相结合，刚柔相济、因地制宜、综合治理”的原则。其中“刚柔相济”原则，体现了刚性防水材料在防水设防中的地位。比如防水混凝土，迎水面混凝土采用防水混凝土再配合柔性防水材料包裹。甚至可以说，在防水工程中的防水混凝土对整个防水系统起到很大的决定性作用，

　　2

　　何为刚性防水材料

　　刚性防水材料是指以胶凝材料（如水泥）、砂、石为原料或掺入少量外加剂，高分子聚合物等材料，通过调整配合比，抑制或减少孔隙率，改变孔隙特征，增加各种材料界面间的密实性等方法配置而成的具有一定抗渗能力的防水混凝土、防水砂浆以及其他刚性防水材料或涂层。

　　刚性防水材料分类如下

　　刚性防水材料分类图

　　3

　　刚性防水材料介绍

　　2.1防水混凝土

　　防水混凝土可通过调整配合比，或掺加外加剂、掺合料等措施配制而成，其抗渗等级不得小于P6，表示根据混凝土试件在抗渗试验时所能承受的***大水压力能抵抗0.6MPa。

　　防水混凝土（网络图）

　　混凝土的抗渗等级与工程埋置深度有关，对应如下：

　　在工程中防水混凝土的地位很高，较多的防水工程其主体结构都应选用。依据GB50108-2008《地下工程防水技术规范》规定：

　　（1）明挖法地下工程当防水等级为一级、二级、三级时，应选用防水混凝土，防水等级为四级时，宜选用防水混凝土。

　　（2）暗挖法地下工程防当防水等级为一级，衬砌结构必选防水混凝土。二级应选防水混凝土，三级、四级宜选防水混凝土。

　　2.2防水砂浆

　　这类防水砂浆分两种，掺加防水剂的防水砂浆和聚合物水泥防水砂浆。

　　防水砂浆是典型的刚性防水层，俗称“砂浆抹面”，可用于不受振动和有一定刚度的混凝土或砖石砌体的迎水面或背水面。不适合用于变形较大或可能发生不均匀沉降或温度高于80℃的地下工程防水。

　　按施工方法分高压喷枪机械施工（靠密实性达到发生效果，用于混凝土工程补强。如地下工程喷射防水混凝土）和人工抹面（靠掺加某种外加剂，提高水泥砂浆密实性或改善砂浆抗裂性达到防水抗渗效果）两种。

　　聚合物水泥防水砂浆常见有聚丁胶乳聚合物砂浆、丙烯酸共聚乳液防水砂浆、纤维聚合物水泥砂浆等。

　　聚合物水泥防水砂浆厚度单层施工宜为6~8mm，双层施工宜为10~12mm；掺加防水剂的防水砂浆施工厚度一般18mm~20mm。

　　防水砂浆施工（网络图）

　　在2017年的全国一级建造师考试中，防水砂浆成为大题考点。

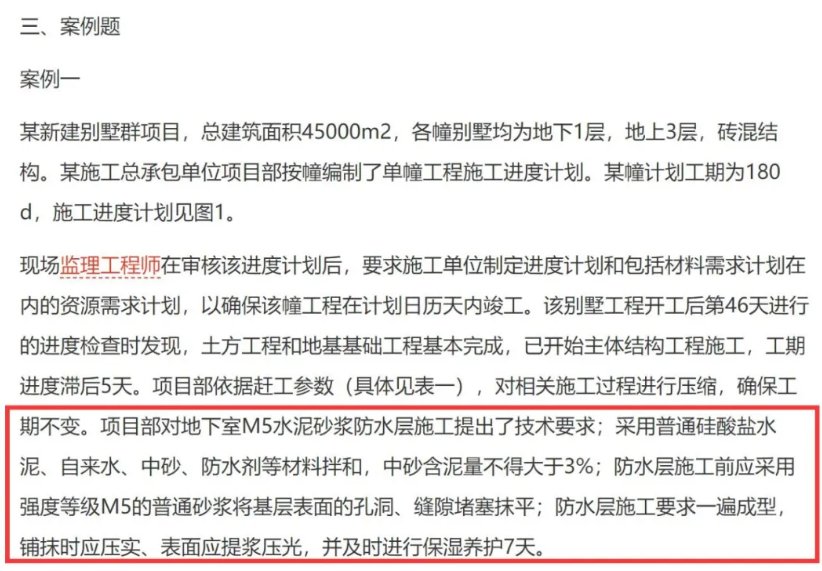

　　题干阐述：

　　项目部对地下室M5水泥砂浆防水层施工提出了技术要求：

　　采用普通硅酸盐水泥、自来水、中砂、防水剂等材料拌合，中砂含泥量不得大于3%；

　　防水层施工前应采用强度等级M5的普通砂浆将基层表面的孔洞、缝隙堵塞抹平；

　　防水层施工要求一遍成型，铺抹时应压实、表面应提浆压光，并及时进行保湿养护7天。

　　问，找出项目部对地下室水泥砂浆防水层施工技术要求的不妥指出，并分别说明理由。

　　答：采用硅酸盐水泥、普通硅酸盐水泥或特种水泥都可以。

　　但自来水描述不妥，应为符合国家现行标准的自来水或饮用水；

　　中砂含泥量不应大于1%。（防水混凝土的中砂含泥量是不应大于3%，泥块含量不应大于1%）

　　防水层施工前不可采用普通砂浆填塞孔洞、缝隙，而应采用与防水层相同的防水砂浆堵塞并抹平。

　　防水砂浆施工不可一遍成型。而应分层铺抹或喷射；

　　凡是与防水有关的混凝土或砂浆养护，7d是不够的。水泥砂浆防水层终凝后，应及时进行养护，养护时间不少于14d，养护温度不宜低于5℃。

　　2.3刚性防水材料或涂层

　　2.3.1水泥基渗透结晶型防水材料

　　水泥基渗透结晶型防水材料是一种刚性防水材料，与水可发生反应，材料中含有的活性化学物质通过水作为载体，在混凝土中渗透形成不溶于水的针状结晶体，填塞毛细孔道和微细缝隙，使混凝土致密，从而提高防渗能力。

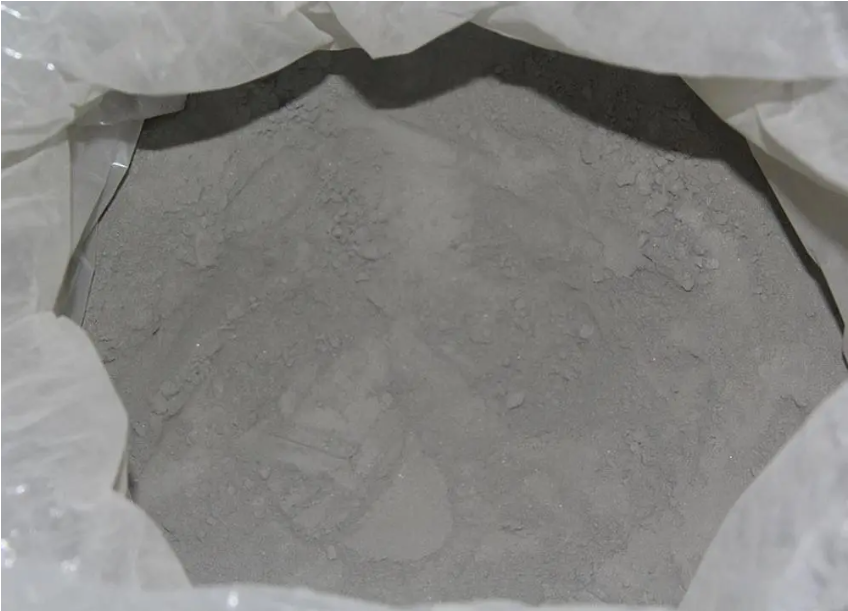

　　水泥基渗透结晶型防水涂料粉料（网络图）

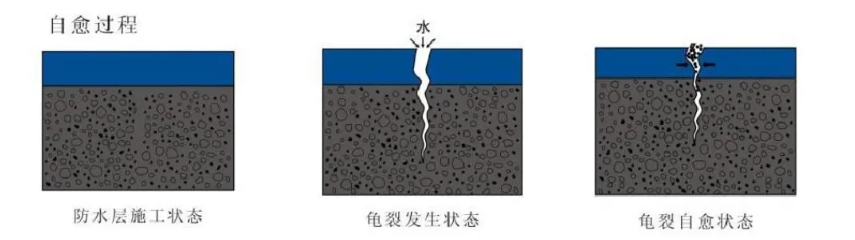

　　渗透结晶示意图（网络图）

　　水泥基渗透结晶型防水涂料“自愈”（渗透结晶

　　当然对自愈这个裂缝是有要求的，不能过大。

　　水泥基渗透结晶型防水涂料以硅酸盐水泥、石英砂为主要成分，掺入一定量的活性化学物质制成的粉状材料，经与水拌合后调配成可刷涂或喷涂在水泥混凝土表面的浆料；亦可采用干撒压入未完全凝固的水泥混凝土表面。

　　水泥基渗透结晶型防水剂，以硅酸盐水泥和活性化学物质为主要成分制成的粉状材料，掺入水泥混凝土拌合物中使用。

　　这些活性化学物质（Activatedchemicaladditive）是由碱金属盐或碱土金属盐、络合化合物等复配而成，具有较强的渗透性，能与水泥的水化产物发生反应而生成针状晶体的化学物质。

　　该材料按施工方法分为两种，水泥基渗透结晶型防水涂料和水泥基渗透结晶型防水剂。

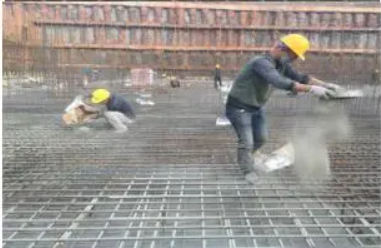

　　干撒法施工图（网络图）

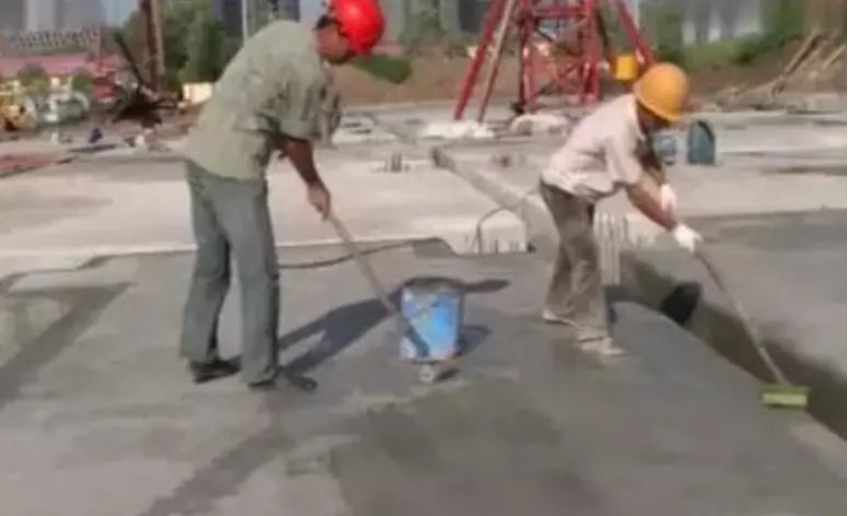

　　涂刷法施工图（网络图片）

　　在实际防水工程设计中，水泥基渗透结晶型防水涂料非常适合用于地下室底板桩头处理，这也是GB50108的推荐做法，同时在比较新的19J302《城市综合管廊工程防水构造》8.7.1规定“严禁在桩头顶部涂覆柔性防水材料”，进一步巩固了水泥基渗透结晶型防水涂料在桩头处理的地位。但也有一些项目将水泥基渗透结晶型防水涂料直接设计为地下室底板的单独一道防水层，作为一道防水处理，这种设计不是***好的选择。在《建筑与市政工程防水通用规范》（征求意见稿）表4.2.1后规定，“防水砂浆及水泥基渗透结晶型防水涂料不得单独作为一道防水层使用”，言下之意是要与其他防水层复合设防使用。

　　4

　　结语

　　当然，水泥基类的防水涂料，如聚合物水泥防水涂料等材料它到底算刚还是算柔，这个不宜划清界限，也不好划。有些宣称它是柔性防水涂料，是不严谨的，我们姑且称为偏刚性防水材料吧。

　　“海纳百川，有容乃大；壁立千仞，无欲则刚”。刚性防水材料在防水工程中起到了很大的作用，他们有的是大厦之骨架，有的承受巨大压力。让我们感恩这个时代。没有轻松的成就，唯有踏实的付出。随着科学技术的发展，“F林新叶催陈叶，流水前波让后波。”有很多新的刚性材料也在付诸应用，毕竟这个世界***不变的就是“变化”！

　　参考资料

　　全国一级建造师执业资格考试用书《建筑工程管理与实务》（2017版）

　　《防水工》许宁主编中国建筑出版社

　　文中图片文字有些来自网络，有些标明了参考出处。版权归作者所有，如有侵权，请联系删除。
